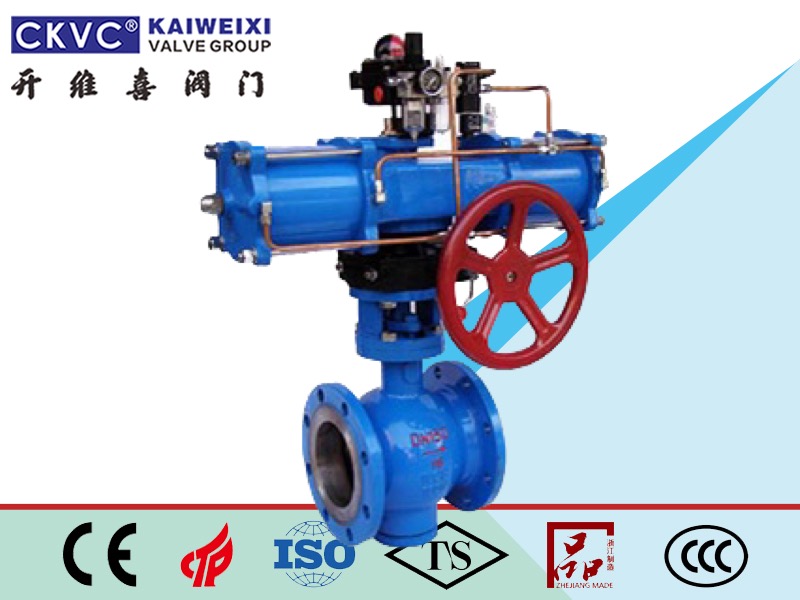

氣動帶手動渦輪球閥工作原理

　　氣動帶手動渦輪球閥的氣動球由旋塞閥改造而成，其中心旋轉90，球繞閥體中心線旋轉打開，一個圓形通孔或通道穿過其軸線。當球心旋轉到90時，閥門處于關閉狀態

　　狀態，當執行機構工作時，只有很小的轉動力矩就能把閥門關緊，從而達到快速切斷的原理。

　　手動渦輪氣動球閥主要用于流動管道中，用于快速切斷、分配和更換介質。氣動球閥啟閉迅速，適用于大、小口徑。

　　氣動帶手動渦輪球閥的特色

　　1.流體阻力小，球閥是所有閥門中流體阻力***小的一種。即使是直徑縮小的球閥，流體阻力也非常小。

　　2.止推軸承降低了閥桿的摩擦扭矩，可以使閥桿的長期運行平穩靈活。

　　3.閥座密封性能好。聚四氟乙烯等彈性材料制成的密封圈容易密封，球閥的密封能力隨著介質壓力的增加而增加。

　　4.閥桿密封可靠。由于閥桿只做旋轉運動，不做上下運動，閥桿的填料密封不易損壞，密封能力隨著介質壓力的增加而增加。

　　5.由于聚四氟乙烯等材料具有良好的自潤滑性能，與球的摩擦損失小，球閥使用壽命長。

　　6.安裝在下面的閥桿和閥桿頭的凸起臺階防止閥桿噴出。如果閥桿密封因火災而損壞，凸臺階和閥體之間會形成金屬接觸，以確保閥桿密封。

　　7.防靜電功能：球體、閥桿和閥體之間設有彈簧，可以將開關過程中產生的靜電導出。

　　氣動帶手動渦輪球閥規格

　　閥門類型：ZXDA641F

　　閥門材料：WCB，304，316

　　閥門直徑：DN15-300

　　連接方式：法蘭

　　閥門氣缸：美國電話電報公司，AW系列氣動執行器

　　附件選項：電磁閥、閥位開關、過濾器減壓閥、電氣定位器、手輪(防爆、防爆、普通)

　　ZXDA氣動手動球閥采用新型AT系列氣動執行器，具有雙作用和單作用(彈簧復位)及齒輪傳動，安全可靠;

　　1.齒輪式雙活塞，輸出扭矩大，體積小。

　　2.圓柱體用鋁和金制成，重量輕，外形美觀。

　　3.手動操作機構可安裝在頂部和底部。

　　4.機架連接可以調節開啟角度和額定流量。

　　5.執行器可以選擇實時信號反饋指示和各種附件，實現自動操作。

　　6.IS05211標準連接為產品安裝和更換提供了方便。

　　7.兩端的可調連接螺釘可以使標準產品在0-90之間有4個可調范圍。確保與閥門的同步精度。
