300X緩閉止回閥說明書-結構型式-外型尺寸

　　一、300X緩閉止回閥簡介

　　該產品是我公司工程技術人員參照美國、法國和國內同類型的先進產品進行設計和制造的。閥體釆用了流線型設計，流體 阻力小，流量大，密封效果好。由于在主閥上配裝了導管控制系統，利用水力自動操作，可使主閥瓣得到***佳的開啟和關閉速 度，從而防止了水錘及水擊現象的產生，以達到緩閉消聲的效果。該產品是高層建筑給水系統以及其它給水系統防止水倒流的 理想產品，歡迎選購。

　　二、結構型式

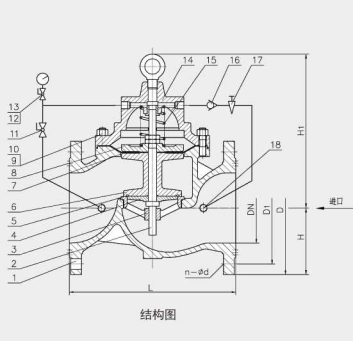

　　該閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成，由于導閥、針閥、球閥和壓力表等用導管與主閥相連接, 所以統稱為導管控制系統，如下圖所示。

　　三、主要技術性能

　　四、主要外型尺寸

　　五、工作原理

　　當管道從閥門的進水端給水時，通過微型過濾器18、針閥17、單向閥16的水進入閥蓋控制室后，再經過球閥11排泄到下游。 由于針閥開度小，一般打開1/4圈，所以控制室內水的排泄速度大于入口補水速度，由此控制室內的壓力減少，一直作用在主閥瓣下面 的入口壓力將主閥瓣托起，從而打開主閥向下游供水.當管道停止給水時，下游的水開始回流.由于單向閥16的作用，一部分回流的水 由球閥11進入閥蓋控制室后不能流出，并逐漸增壓，***后使主閥瓣嚴密關閉，防止了下游的水回流并起到了緩閉消聲止回的作用。

　　六、安裝和調節

　　1、 主閥***佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可以達到使用功能。

　　2、 安裝前要徹底清除管道內的雜物。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝。

　　3、 主閥前應安裝一只閘閥和一只過濾器，主閥后也應安裝一只閘閥，以便于閥門的維護。

　　4、 通水前必須徹底沖洗管道。

　　5、 試水時，要慢慢開啟主閥前的閘閥，慢慢增加壓力，同時注意主閥體外的控制管路是否漏水。

　　6、 主閥上的微型過濾器視水質情況，應定期清洗。

　　7、 針閥17和球閥11配合調節，可以得到***佳的開啟和關閉速度。

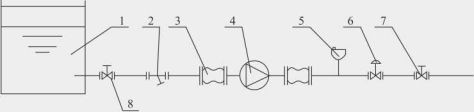

　　300X緩閉止回閥安裝示意圖

　　1、水池 2、過濾器 3、擾性接頭 4,水泵　5、復合式排氣閥 6、300X緩閉止回閥 7、8彈性座封閘閥
