106X電動遙控浮球閥使用說明書-工作原理

　　該產品是我公司工程技術人員參照國內外同類型的先進產品進行設計和制造的。閥體采用了流線型設計，流體阻力小，流量大，密封效果好。由于在主閥上配裝了導管控制系統，利用水力操作，可自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，歡迎選購。

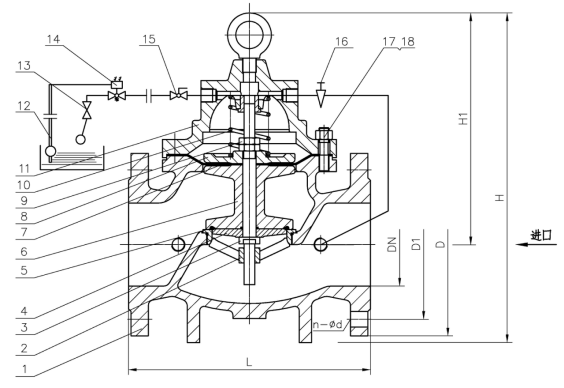

　　該閥由主閥、針閥、球閥、浮球閥、浮球開關和微型過濾器等組成，如下圖所示：

　　1— 閥體 6— 閥瓣 11— 閥蓋 16— 針型閥

　　2— 閥座 7— 膜片 12— 浮球開關 17— 螺栓

　　3— 閥桿 8— 膜片壓板 13— 浮球?qū)чy 18— 螺母

　　4— 密封圈壓板 9— 螺母 14— 電磁閥

　　5— 密封圈 10— 彈簧 15— 球閥

　　當管道從閥門的進水端進水時，由于針閥22、球閥21、電磁閥20和浮球閥19是常開的，所以通過微型過濾器23、針閥22的水進入閥蓋控制室后，又經球閥21、電磁閥20和浮球閥19流進水箱，控制室內不能形成壓力，則進入主閥盤下面的入口壓力將主閥盤托起，打開主閥盤向水箱內大量供水。當水箱內的水位逐漸升高，達到***高設定水位時，浮球開關24把電磁閥20關閉，閥蓋控制室內的水便逐漸增加壓力直到把主閥盤關閉。當水箱的水位逐漸下降時，浮球液位控制器上的浮球也逐漸下降直到低于設定的低水位時，浮球開關24使電磁閥20斷電并自動打開，主閥也隨之打開向水箱內供水。如果遇到停電時，小浮球閥19會自動打開或關閉主閥，保持正常供水。

　　1、 主閥安裝于水池或水塔的進水管上，***佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可達到操作功能;

　　2、 安裝前要徹底清除管道內的雜物。安裝時要注意主閥體外水流標示

　　箭頭，遵循方向安裝;

　　3、 主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以

　　便于維修;

　　4、 試水時，要慢慢開啟主閥前的閘閥，慢慢增加壓力，同時注意主

　　閥體外的控制管路是否漏水;

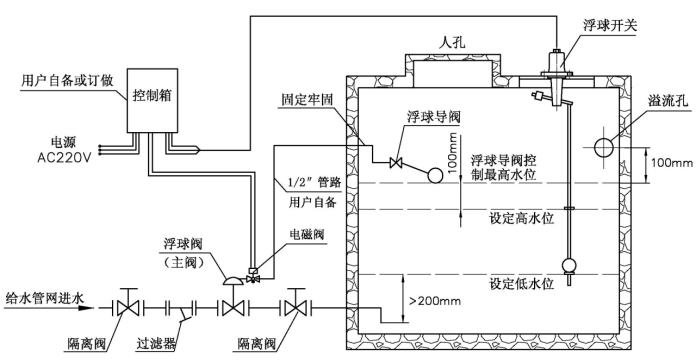

　　5、 浮球閥與主閥的實際安裝如圖所示;

　　6、 主閥導管進口處的微型過濾器22要2～3個月清洗一次。
